| Brand Name: | HangTuo |
| Model Number: | VE7" |
| MOQ: | 1 parça |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15~45 gün |
| Payment Terms: | L/C, T/T, Western Union |

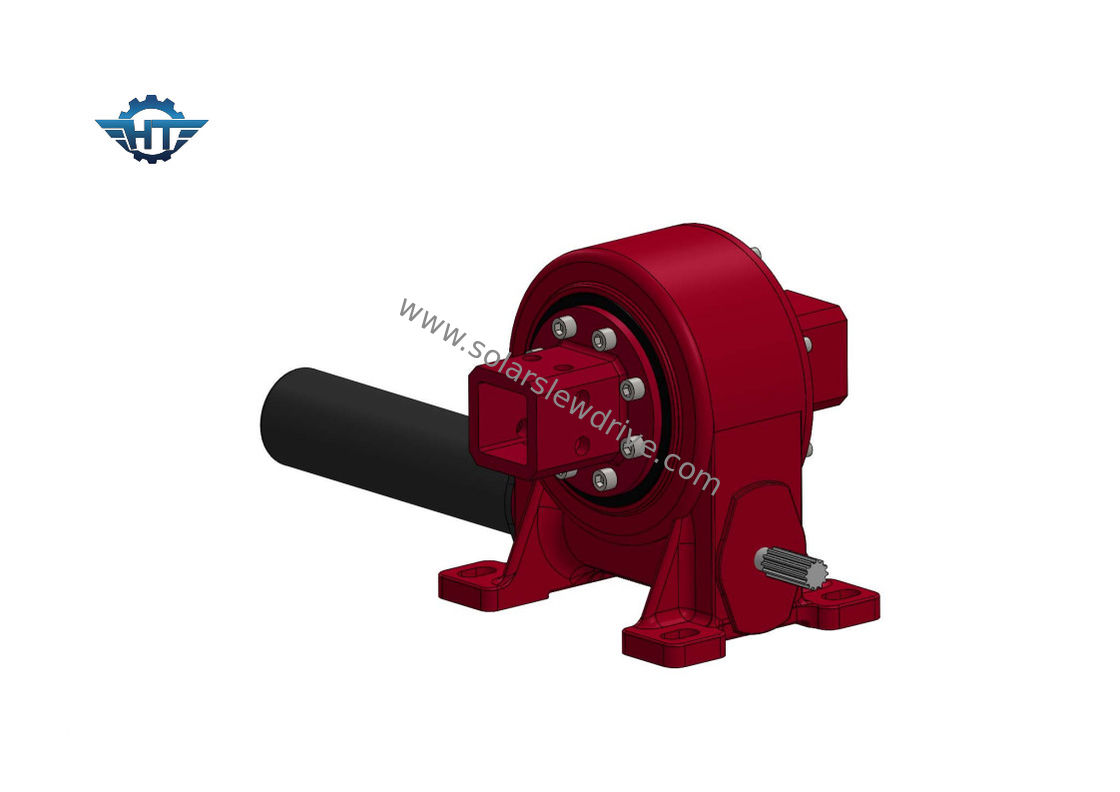

Yatay Tek Eksenli Güneş Takip Sistemi için VE7 Zarflı Sonsuz Dişli Döner Tahrik
VE7 Döner Tahrik Şanzıman Açıklaması
Hangtuo'nun döner tahriki, iyi e özelliklisaran sonsuz dişli ve dişli, çevirme tahrikini h ile yapan çok diş temasıyla birbirine geçmeGüneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku.Kendinden kilitlidir ve ±60° dönebilir, (±65° içeride sert duruş).Daha büyük aralıklar gerekiyorsa, özelleştirilebilir.
VE Serisi Döner Tahrik Teknik Verileri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku:Bu tork, yükün konumu ile döner yatağın merkezi arasındaki mesafeyle çarpılan yerçekimi yüküdür.Gerçek tork, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Tahrik ters döndüğünde ve parçalar zarar görmediğinde elde edilen maksimum tork tutma torku olarak adlandırılır, kırık tork olarak da görülür.
Kendinden kilitleme: Sadece yük olduğunda, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
