Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE5" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | KONTRPLAK KUTU |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | Döner Redüktör: | VE5" |
---|---|---|---|
Dişli Oranı: | 37:1 | Başvuru: | güneş izci |
motor: | elektrikli dişli motor | Garanti: | 10 yıl |
sertifika: | ISO9001, CE | Görev döngüsü: | 30 yıl |
Vurgulamak: | elektrikli dişli motor Döner Şanzıman,42CrMo Döner Tahrik Şanzıman,Güneş Takip Sistemi için Döner Şanzıman |

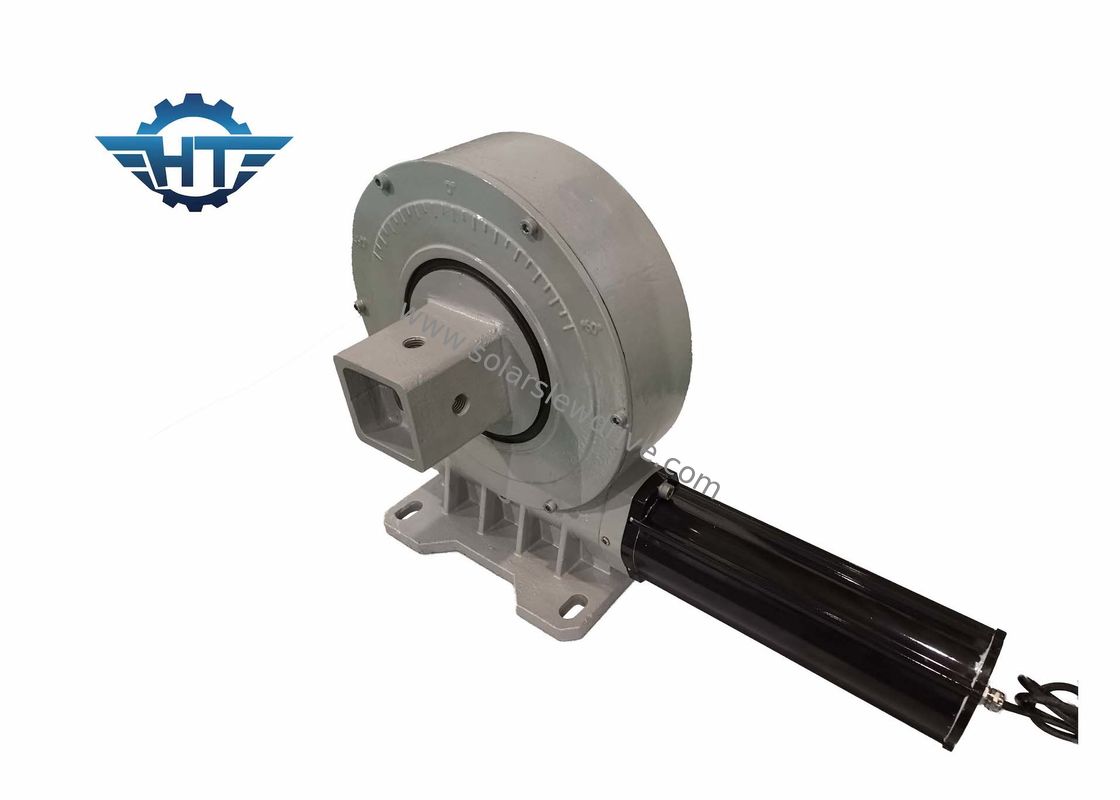

Güneş Takip Sistemi için Dikey Küçük Döner Tahrik Şanzıman
Küçük Döner Tahrikli ŞanzımanTanım
Döner tahrik cihazı, bir tahrik güç kaynağını entegre eden tam dairesel bir dönüş yavaşlama iletim mekanizmasıdır.Şanzıman takipçisi ve mekanizma eki olarak döner yatak kullanır.Diğer halka hem şanzıman takipçisi hem de tahrik edilen çalışma parçası için bir bağlantı tabanı olarak kullanılır, böylece döner yatağın kendisi tam çevreli bir döner bağlantı olur ve tahrik güç kaynağı ve ana tahrik verimli bir şekilde yapılandırılır.Dönme, yavaşlama ve sürüş fonksiyonlarını bütünleştiren, aynı zamanda basit bir yapıya sahip, üretimi ve bakımı kolay evrensel bir yavaşlama iletim mekanizmasıdır.
VE Serisinin Performans Parametreleri
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 |
Uygulamalar
Döner tahrik cihazı, tam daire dönüşü gerektiren ve değişken hız gerektiren herhangi bir durumda kullanılabilir.Büyük torkun güç aktarımının, yüksek hassasiyetli hareket aktarımının veya kompakt gövde yapısı ve entegrasyonu için yüksek gereksinimlere sahip mekanizma seçiminin gerçekleştirilmesi gerektiğinde, döner Sürücüler en iyi çözümdür.
Daha yaygın uygulamalar genellikle mühendislik ve inşaat makinelerinin yanı sıra güneş enerjisi, rüzgar enerjisi ve çeşitli uzun vadeli otomatik izleme makineleridir.
