Menşe yeri: | ÇİN |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | KONTRPLAK KUTU |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | modeli: | VE7" |
---|---|---|---|
Dişli Oranı: | 57:1 | Nominal Çıkış Torku: | 1750 Nm |
Tutma Torku: | 13200 Nm | Devirme Torku: | 7000 Nm |
Yeterlik: | %40 | standart renk: | RAL 9006 |
Vurgulamak: | Dikey Tek Eksenli Döner Sürücü,1750 Nm güneş Döner Sürücü,Güneş Takip Paneli Montajlı Döner Sürücü |

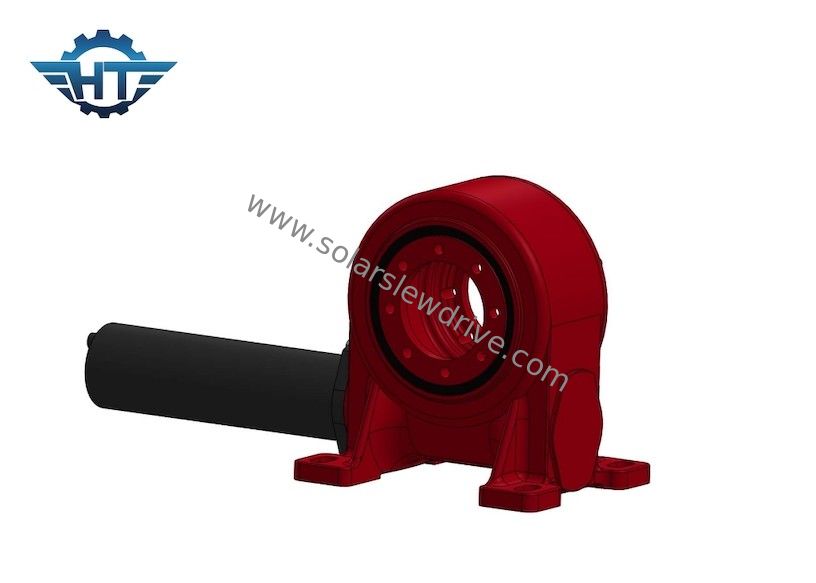

Güneş Takip Güneş Paneli Montaj Takip Sistemleri İçin Dikey Tek Eksenli Döner Tahrik
Dikey Tek Eksenli Döner Tahrik Açıklaması
1. Kademeli şaft sarmal dişli mekanizmasından daha kompakt olan büyük bir aktarım oranı elde edilebilir.
2. İki tekerleğin birbirine geçen diş yüzeyleri hat temasındadır ve taşıma kapasitesi, kademeli şaftlı helisel dişli mekanizmasınınkinden çok daha yüksektir.
3. Sonsuz dişli çevirme tahriki, çok dişli bir dişli tahrik olan vidalı tahrike eşdeğerdir, bu nedenle tahrik sabittir ve gürültü küçüktür.
4. Kendinden kilitlidir.Sonsuz vidanın ön açısı, birbirine geçen dişli dişleri arasındaki eşdeğer sürtünme açısından daha az olduğunda, mekanizma kendi kendini kilitleme özelliklerine sahiptir ve tersine kendi kendine kilitleme sağlayabilir, yani yalnızca solucan solucanı çalıştırabilir, ancak solucanı çalıştıramaz. .Ağır makinelerinde kullanılan kendinden kilitli sonsuz mekanizma gibi, ters kendinden kilitlemeli güvenlik korumasında rol oynayabilir.
Teknik veri
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 kg |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
