| Brand Name: | HangTuo |
| Model Number: | SE3" |
| MOQ: | 1 parça |
| fiyat: | USD 100~1100/ pc |
| Delivery Time: | 15~45 gün |
| Payment Terms: | L/C, T/T, Western Union |

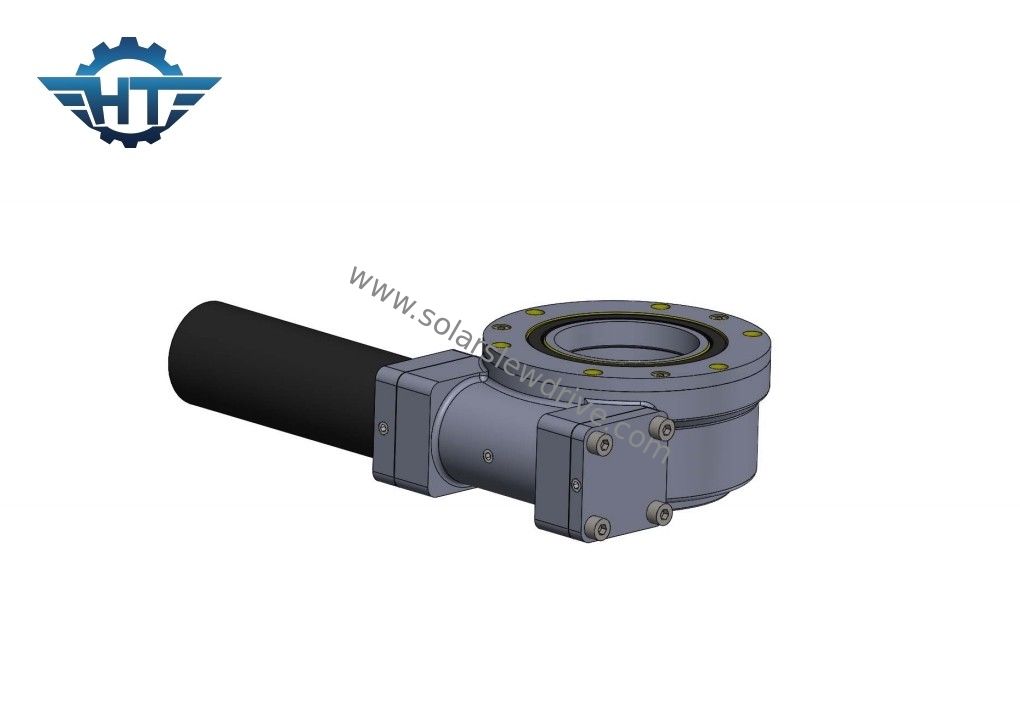

Lingkage Güneş Takip Sistemi için Sonsuz Dişli Küçük Boy Döner Halka Rulmanlar
Küçük Boy Döner RulmanlarTanım
Döner redüktör, bir tahrik güç kaynağını entegre eden tam daire döner yavaşlama iletim mekanizmasıdır.Şanzıman takipçisi ve mekanizma eki olarak döner yatak kullanır.Tahrik kaynağı ve mahfaza ve diğer halka, hem şanzıman takipçisi hem de tahrik edilen çalışma parçasının bağlantı tabanı olarak kullanılır, böylece döner yatağın kendisi tam çevreli bir döner bağlantıdır ve tahrik güç kaynağı ve ana şanzıman parçaları, onu dönme, yavaşlama ve sürüş fonksiyonlarını entegre eden ve aynı zamanda basit bir yapıya sahip olan ve üretimi ve bakımı kolay olan evrensel bir yavaşlama şanzıman mekanizması haline getirir.
SE Döner Halka Sürücünün Parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Avantaj
1. Hızı daha yavaş olan ancak giriş torkunu çok daha yüksek oranlarda büyütebilen ve yüksek tork gerektiren uygulamalarda kullanılan dönüşü elde etmek için bir sonsuz dişli kullanın
2. Kapalı tasarım, liman, madencilik vb. gibi dış mekan zorlu koşulları için mükemmel olan IP66 koruma sınıfı.
3. Kendinden kilitleme özelliği, onu bir güvenlik parçası haline getirir
4. Büyük şanzıman dişli oranı elde etmek için farklı dişli motor takabilir, böylece tüm üniteye yüksek tork ile düşük hız verir
