Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | KONTRPLAK KUTU |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Malzeme: | QT | modeli: | VE9" |
---|---|---|---|
Dişli Oranı: | 61:1 | Nominal Çıkış Torku: | 4300 Nm |
Tutma Torku: | 27200 Nm | Devirme Torku: | 16000 Nm |
Yeterlik: | %40 | Kesinlik: | 0.1 dereceden az |
Vurgulamak: | PV İstasyonları Solar Döner Sürücü,Dikey VE9 Solar Döner Sürücüler,Kare Tüplü Solar Döner Sürücü |

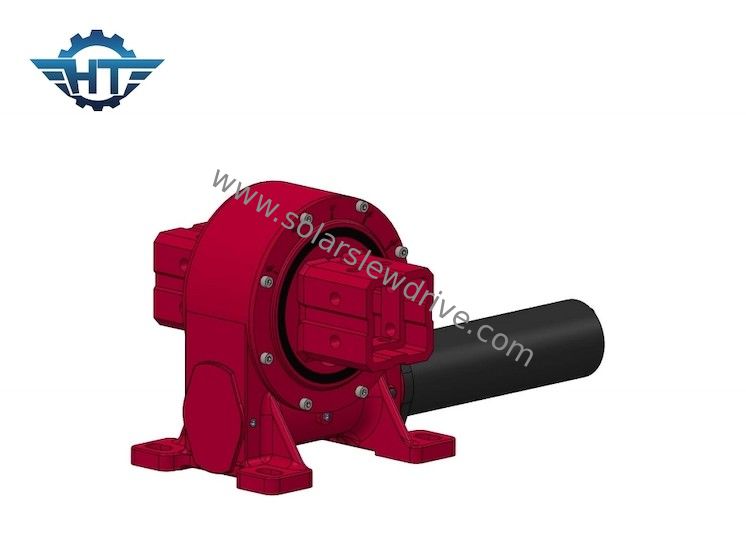

PV İstasyonları İçin Kare Tüplü Dikey VE9 Sonsuz Dişli Solar Döner Tahrikler
Sonsuz Dişli Solar Slew Drive Açıklama
Kompaktlığı, yüksek rijitliği ve bahsedilen diğer avantajları nedeniyle, mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlekli ünitelerde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları. Döner sonsuz vidalı tahrik sistemi, döner halka, taban plakası ve sonsuz vidadan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede toplar. Kombine yükleri kaldırabilen sürekli veya döngüsel hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motoru bağlamanın yanı sıra tüm sistemi ekipmana bağlamak için standart ölçülerdedir.
VE Döner Tahrik Teknik Verileri
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 kg |
Avantajlar
1. Döndürme ±60°, yazılım kontrol hatası olması durumunda sürücü içinde sabit durdurma/sabit limit
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
