| Brand Name: | HangTuo |
| Model Number: | VE3" |
| MOQ: | 1 parça |
| fiyat: | USD 330~450/ pc |
| Delivery Time: | 15~45 gün |
| Payment Terms: | L/C, T/T, Western Union |

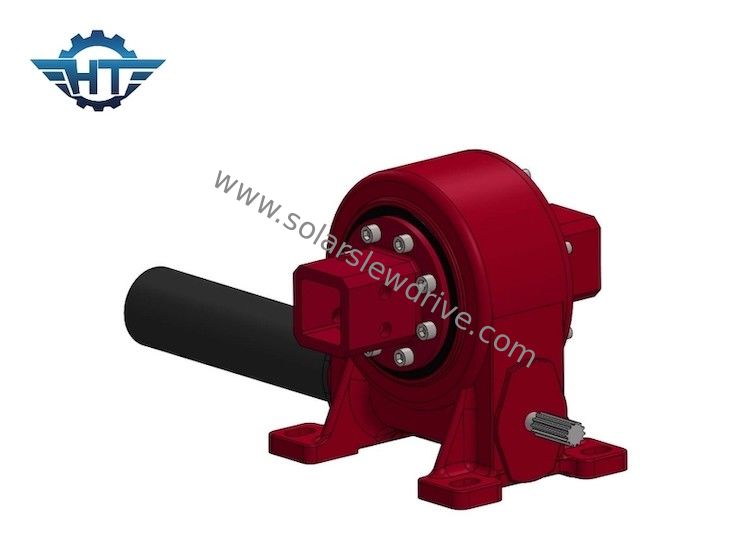

PV İzleyiciler İçin Yüksek Hassasiyetli IP66 Tek Eksenli Döner Döner Tahrik
Tek Eksenli Döner Döner TahrikTanım
Döner döner tahrik ürünleri iki tipe ayrılabilir: kapalı duruma göre açık tip ve kapalı tip ve farklı şanzıman formlarına göre dişli tipi ve sonsuz dişli tipine ayrılabilir.Hangtuo bu tür ürünlere sahiptir ve kullanıcıların kendi uygulama gereksinimlerini karşılaması ve seçim yapmak için ortamı kullanması gerekir.
Genellikle kapalı yapı, nemli, orta tozlu veya aşındırıcı gaz ortamlarında ve yağlama gresinin sızıntısına izin vermeyen yüksek çevre koruma gereksinimleri olan durumlarda kullanılır.Kapalı ortam, yabancı maddelerin döner tahrik gövdesine girmesini etkili bir şekilde önleyebilir ve makineyi iyileştirebilir.Ancak ortamda çok fazla toz olduğunda ve döner tahrik tamamen tozun içine yerleştirildiğinde, sızdırmazlık görevi yapan keçeler aşınmayı hızlandıracak ve çabuk bozulacaktır.Şu anda, kapalı ortam bakım ve parça değişimi için uygun olmayabilir.Makinenin dayanıklılığını artırmak için açık bir yapı kullanmak ve diş yüzey sertleştirmeyi seçmek daha uygundur.Ek olarak, açık yapının kirleri temizlemesi kolaydır.Kullanım ve bakım iyi yapılabilirse, kapalı yapıdan daha kısa ömürlü olması gerekmeyebilir.Ürün seçimi sürecinde, çeşitli faktörlerin kapsamlı bir şekilde dikkate alınması gerekir.
VE serisinin performans parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
DC motoru
1. Çıkış mili için çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz.Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidalı bir dikiş ile yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
