Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 100~400/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
modeli: | VE9" | Kendinden kilit: | Evet |
---|---|---|---|
sertifika: | ISO9001, CE | Garanti: | 5~10 Yıl |
Malzeme: | QT | Başvuru: | Yatay Tek Eksen Güneş Takip Sistemi |
testler: | Tork testi, ömür boyu görev vb. | Kesinlik: | ≤0.1 |

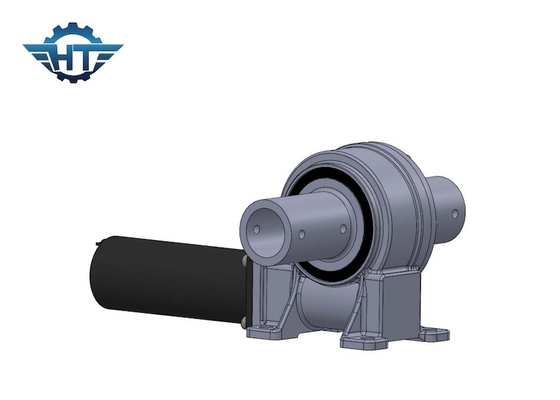

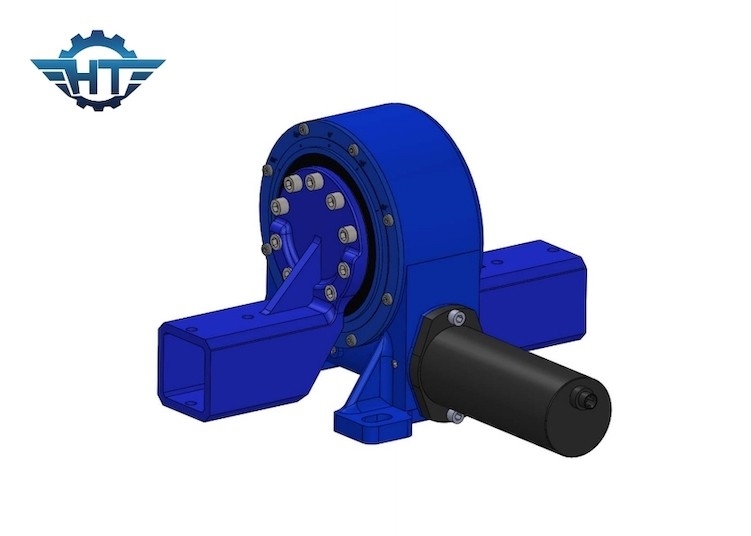

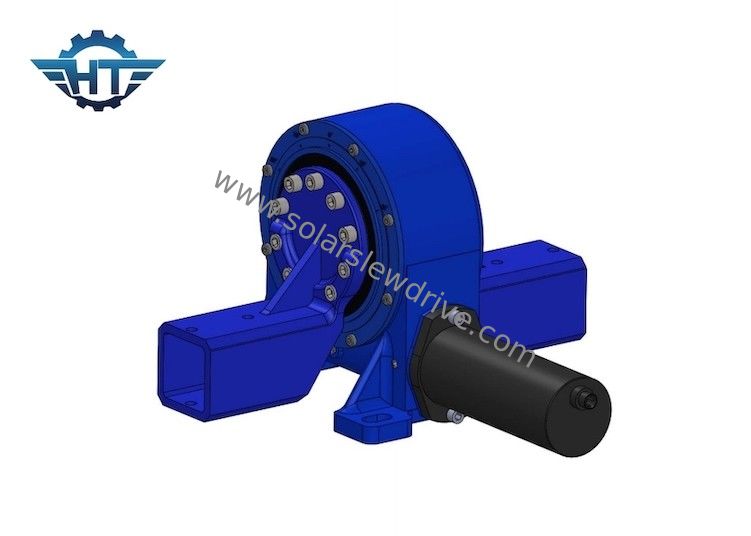

Yatay Tek Eksenli Güneş Takip Sistemi için Küçük Boy Ağır Hizmet Döner Tahrik
Ağır Hizmet Döner TahrikTanım
HT Döner Tahrik, yüksek dönüş torkuyla radyal veya eksenel yükleri işlemek için tasarlanmış bir dişli kutusudur.Ek olarak, sürücünün kalbindeki döner halka yatağı, yüksek konsol veya moment yüklerine dayanmasını sağlar."Sonsuz" kurşun vidanın soyundan gelen döner tahrikler, inşaat makinelerinde, imalatta, askeri teçhizatta ve güç ve hassasiyetin gerekli olduğu diğer birçok uygulamada bulunur.
VE Serisi Döner Sürücülerin Performansı
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Özellikler
Malzemeden bitmiş ürüne kadar, sonsuz tahriklerimiz, müşterilerin özel gereksinimlerine göre verimliliğin doğruluğunu izlemek için tasarlanmış, test edilmiş ve garanti edilmiştir.
Döner tahrik, sınırsız çevresel dönüş ve hız azaltma gerçekleştirebilir ve daha büyük eksenel kuvvete, radyal kuvvete ve devrilme kuvvetine dayanabilir.Yüksek doğruluk, kompakt yapı ve büyük taşıma kapasitesi avantajlarına sahiptir.
Uygulamalar
Döner tahriklerin fiziği, onları birçok uygulama için çok yönlü bir çözüm haline getirir.Çalışma sırasında, döner tahrikin eksenel hareketi veya ekseni etrafındaki hareket, radyal tork üretmek için etkileşime girer.Bu hareket, yatay solucanın oluklarının dikey dişlinin dişleriyle iç içe geçmesiyle gerçekleşir.Dönerken, sonsuz dişlinin eksenel hareketi, yükseltilmiş tork kuvvetini radyal dişlilere aktarır.Sonsuz dişli üzerindeki diş sayısı ve etkileşime giren dişli sayısı, ünitenin hız oranını belirleyecektir.Döner tahrikler, yüksek torkun hassas konumlandırma ve dönme doğruluğu üretebildiği uygulamalar için en uygunudur.Bu tasarım, ünitenin minimum boşlukla sorunsuz ve güçlü bir şekilde çalışmasını sağlar.
