| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 parça |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15~45 gün |
| Payment Terms: | L/C, T/T, Western Union |

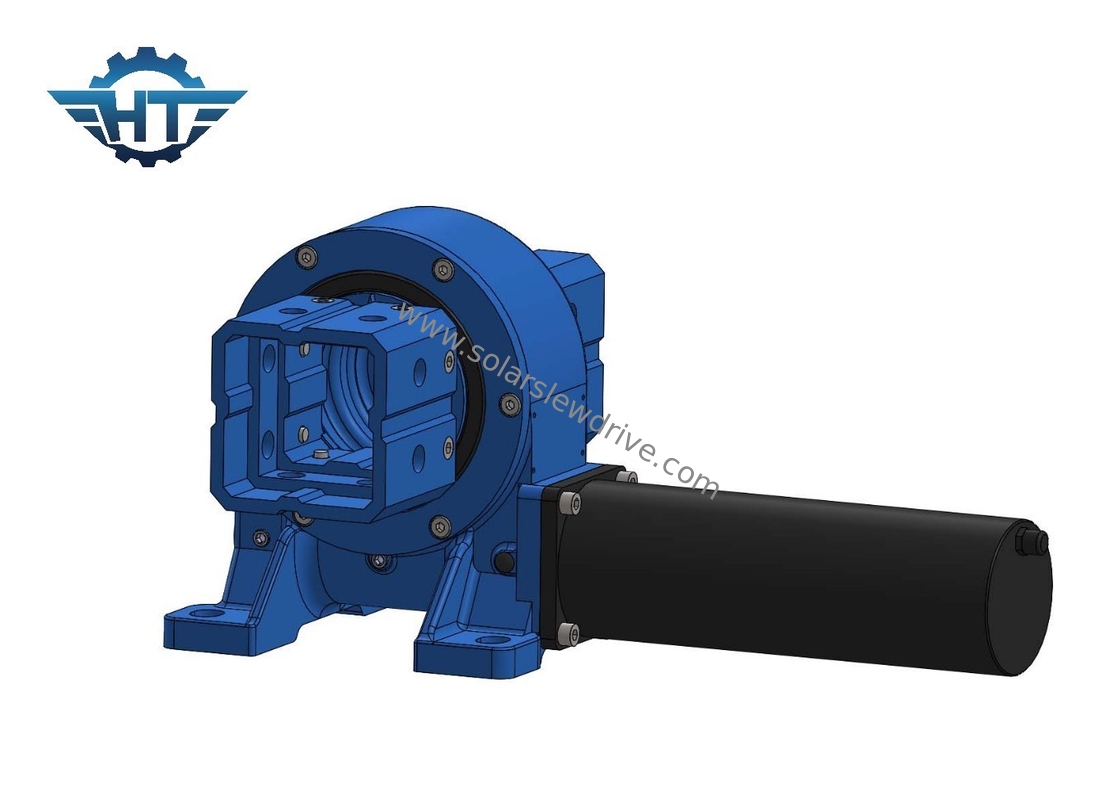

VE9 Eğri veya Eğri Yatay Tek Eksenli Güneş İzleme Sistemi için Slew Drive Gearbox
VE9 Slew Drive ŞanzımanıAçıklama
Hangtuo'nun güneş izleme için gelişmiş solucan dişli sürüş çözümü, kompakt tasarımı, yüksek taşıma kapasitesi ve hassas hareket kontrol yeteneği ile karakterize edilir.Enerji üretimi için maksimum güneş ışığını yakalamak için güneş panellerinin verimli ve doğru ayarlanmasını sağlayan.
Aşağıdaki tabloda VE9 döngü tahrikinin teknik parametreleri gösterilmiştir.
| Model: | VE9 | Doğum yeri | Changzhou, Çin |
| Marka | HANGTUO | Türü | Kapalı |
| Malzeme | 42CrMo,50Mn | Çıktı Döner | 4300 N.m |
| Eğme Moment Döner | 16 K N.m. | Durum Döner | 27 K N.m. |
| Statik Aksyal Değerlendirme | 60 KN | Statik Radyal Değerlendirme | 130 KN |
| Dinamik Aksyal Değerlendirme | 30 KN | Dinamik Radyal Değerlendirme | 65 KN |
| Düğüm oranı | 37:1 | Verimlilik | % 40 |
VE model kaydırma sürücüsünün teknik tablosu
| Model | oranı | Adlık çıkış tork (N.m) | Eğme tork (N.m) | Dayanım tork (N.m) | Eksenel yük (kN) | Radial yük (kN) | Verimlilik | Kesinlik (°) | Kendini kilitleyen | Ağırlık (kg) |
| 3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | - Evet. | 12 |
| 5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | - Evet. | 18 |
| 7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | - Evet. | 32 |
| 8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | - Evet. | 28 |
| 9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | - Evet. | 52 |
| 12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | - Evet. | 65 |
| 14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | - Evet. | 88 |
| 17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | - Evet. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | - Evet. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | - Evet. | 251 |
Paketleme ve Nakliye
Her bir dönen tahrik dişli kutusu, nakliye sırasında darbe, titreşim veya kaba muameleden kaynaklanan hasarı önlemek için köpük yastığı veya kabarcık sargı ile güvenli bir şekilde sarılmıştır ve yastıklanmıştır.Gümrük tasfiyesini ve izlenmesini kolaylaştırmak için faturalar, paket listeleri vb. dahil olmak üzere gerekli belgeleri hazırlayacağız.
Varış noktasına ve aciliyetine bağlı olarak, nakliye, kara kargo, hava kargo veya deniz kargo gibi çeşitli yöntemlerle düzenlenebilir.Nakliye yönteminin seçimi, maliyet gibi faktörleri de dikkate alır., nakliye süresi ve yükün hassasiyeti.
