| Marka Adı: | HangTuo |
| Model Numarası: | VE10 |
| Adedi: | 1 Adet |
| Price: | USD 280~504 / pc |
| Teslimat süresi: | 15~45 gün |
| Ödeme Koşulları: | L/C, T/T, Western Union |

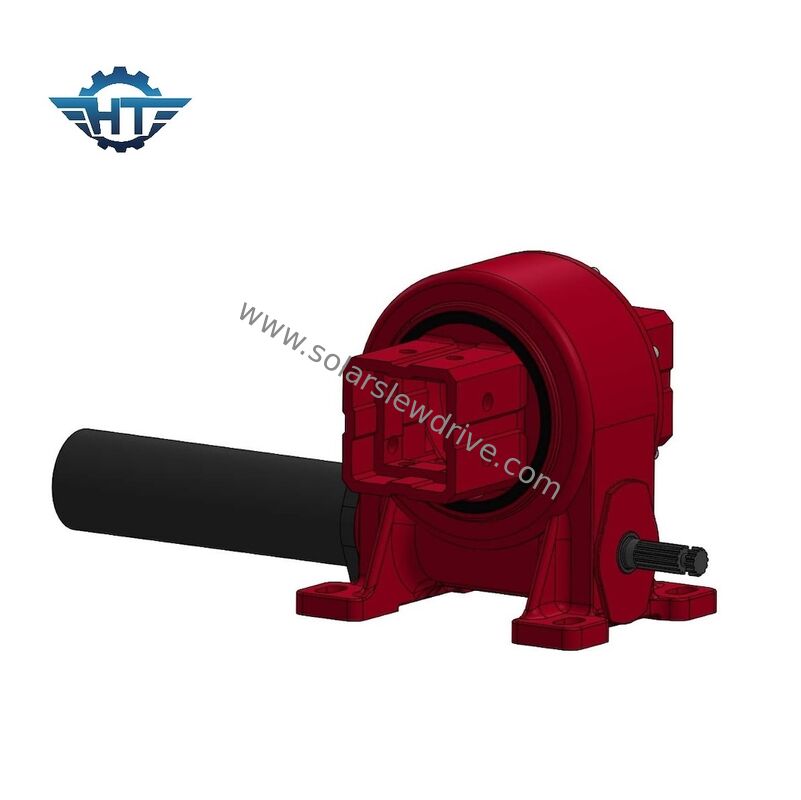

Tek Eksenli Güneş Takip Sistemleri İçin IP66 Ağır Hizmet Tipi Yönlendirme Dişli Kutusu
Ürün Açıklaması
HANGTUO VE Serisi Ağır Hizmet Tipi Yönlendirme Dişli Kutusu, büyük ölçekli fotovoltaik tesislerdeki tek eksenli güneş takip sistemleri için özel olarak tasarlanmıştır. IP66 çevresel koruması ve kendi kendini kilitleyen sonsuz dişli tasarımı ile bu kapalı yönlendirme sürücüsü, modern güneş projelerinin 25+ yıllık ömrü boyunca güvenilir, hassas konumlandırma performansı sunar.
Ana Özellikler
IP66 Dereceli Muhafaza: Tüm hava koşullarında çalışma için toz girişine ve güçlü su jetlerine karşı tam koruma
Kendi Kendini Kilitleyen Tasarım: Harici fren gereksinimlerini ortadan kaldırır; güç kesintileri sırasında konumu korur
Yüksek Hassasiyetli Konumlandırma: Optimal güneş enerjisi yakalama için ≤0.1° doğruluk
Entegre Sert Durdurucular: Yazılım arızası koruması için mekanik limitlerle ±60° dönüş
Önceden Ayarlanmış Dişli Boşluğu: Saha ayarı gerektirmeden anında kurulum için fabrikada kalibre edilmiştir
Esnek Motor Montajı: Sol veya sağ taraf motor bağlantı seçenekleri
Sorunsuz Çalışma: Kolay başlatma ve durdurma mekanik stresi azaltır
Teknik Özellikler
VE10 Model (Öne Çıkan)
|
Parametre |
Özellik |
|---|---|
|
Dişli Oranı |
100:1 |
|
Nominal Çıkış Torku |
16.000 N·m |
|
Eğilme Momenti Torku |
12 kN·m |
|
Tutma Torku |
70 kN·m |
|
Statik Eksenel Yük |
110 kN |
|
Statik Radyal Yük |
220 kN |
|
Dinamik Eksenel Yük |
54 kN |
|
Dinamik Radyal Yük |
110 kN |
|
Verimlilik |
40% |
|
Hassasiyet |
≤0.15° |
|
Kendi Kendini Kilitleme |
Evet |
VE Serisinin Diğer Modelleri
|
Model |
Oran |
Çıkış Torku |
Eğilme Torku |
Eksenel Yük |
Radyal Yük |
Tutma Torku |
Ağırlık |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1.500 N·m |
3,6 kN |
15 kN |
7.000 N·m |
13 kg |
|
5" |
37:1 |
637,5 N·m |
5.000 N·m |
16 kN |
27 kN |
9.200 N·m |
18 kg |
|
7" |
57:1 |
1.750 N·m |
7.000 N·m |
34 kN |
58 kN |
13.200 N·m |
28 kg |
|
8" |
51:1 |
2.250 N·m |
11.200 N·m |
50 kN |
80 kN |
20.400 N·m |
35 kg |
|
9" |
61:1 |
4.300 N·m |
16.000 N·m |
60 kN |
130 kN |
27.200 N·m |
51 kg |
|
12" |
78:1 |
5.600 N·m |
25.000 N·m |
77 kN |
190 kN |
40.560 N·m |
61 kg |
|
14" |
85:1 |
6.750 N·m |
48.000 N·m |
110 kN |
230 kN |
44.200 N·m |
78 kg |
|
17" |
102:1 |
9.460 N·m |
67.000 N·m |
142 kN |
390 kN |
53.040 N·m |
105 kg |
|
21" |
125:1 |
16.000 N·m |
89.000 N·m |
337 kN |
640 kN |
65.000 N·m |
185 kg |
|
25" |
150:1 |
21.450 N·m |
112.000 N·m |
476 kN |
950 kN |
89.000 N·m |
244 kg |
Yapı ve Malzemeler
Gövde: Korozyona dayanıklı kaplamalı yüksek mukavemetli dökme demir
Dişliler: Hassas işlenmiş 42CrMo alaşımlı çelik
Yönlendirme Rulmanı: Sertleştirilmiş kanallara sahip 50Mn dövme çelik
Sızdırmazlık: Tam çevresel koruma için IP66 dereceli çok dudaklı contalar
Yağlama: Yüksek performanslı sentetik gres ile fabrikada doldurulmuş
Uygulamalar
Tek eksenli güneş takip sistemleri
Büyük ölçekli fotovoltaik tesisler
Ticari ve endüstriyel güneş projeleri
Tarım güneş takip dizileri
Uzak ve zorlu ortam kurulumları
Kurulum Avantajları
Kuruluma Hazır: Fabrikada önceden monte edilmiş ve önceden kalibre edilmiş
Ayarlama Gerekmez: Sevkiyat öncesi dişli boşluğu ayarlanmış
Çok Yönlü Montaj: Ana takip çerçevesi tasarımlarıyla uyumlu
Basitleştirilmiş Kablolama: Optimal kablo yönlendirmesi için esnek motor konumlandırması
Güvenilirlik ve Bakım
VE Serisi yönlendirme sürücüleri, hizmet ömrü boyunca minimum bakım için tasarlanmıştır:
Kapalı Yapı: IP66 koruması kirletici girişini önler
Kendi Kendini Kilitleme: Fren bakımı gerekmez
Dayanıklı Malzemeler: Sertleştirilmiş çelik bileşenler aşınmaya dirençlidir
Uzun Hizmet Ömrü: 25+ yıllık güneş kurulumları için tasarlanmıştır
Teknik Destek
Uygulama mühendisliği ekibimiz, yük hesaplamaları, model seçimi yardımı ve özel güneş takip projesi gereksinimleriniz için özelleştirilmiş öneriler dahil olmak üzere kapsamlı teknik destek sağlar.
Güneş takip sisteminiz için fiyatlandırma, teknik özellikler ve proje bazlı öneriler için bizimle iletişime geçin.
