| Brand Name: | HangTuo |
| Model Number: | SE3 |
| MOQ: | 1 adet |
| fiyat: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L/c, T/T, Western Union |

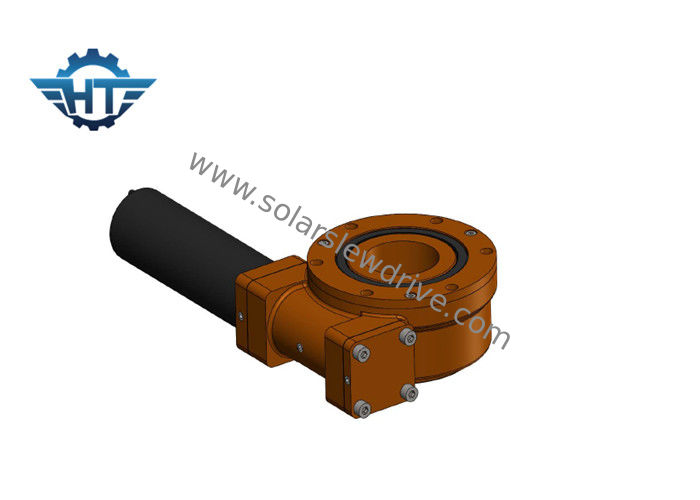

Eğik Güneş Takip Sistemi için 24VDC Planet Dişli Motorlu 3 inç IP66 Küçük Çevirme Sürücüsü
Açıklama
Çevirmeli tahrik sistemi, sonsuz, dişli, taban, ev, yataklar ve diğer aksesuarlardan oluşan kompakt yapılı bir ünitedir. Bu ünite bir dişli ve bir sonsuz dişlinin avantajlarını tek bir üniteye getirir.
SE sürücülerimiz, toz, kir, kum ve hatta su gibi çevresel parçacıklardan neredeyse tam koruma sağlayan IP66 dereceli bir muhafaza sunar. Test ekipmanlarımız ürünlerimizin 30 yıllık alan ömrü sağlar.
Döner sürücü parametreleri
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13.200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40.560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Müşteri isteğine göre farklı motorlar (220VAC, 380VAC motorlar, 12VDC, 24VDC, 48VDC motorlar, servo motorlar ve step motorlar) dizayn edilebilir.
DC motoru
1. Şanzıman mili için maksimum tork değerinin arttırılması için çıkış mili için çift destek yapısını benimseyin.
2. Güneş tekerleği ve planet dişlisi, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile birbirine bağlanır.
3. Gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan giriş aşamasında helis dişli kullanıyoruz. İç dişli halkası daha fazla oran yapabileceğimiz ve tasarımın esnek olacağı şekilde ayrılmıştır. Şanzıman ve motor, eksenel olarak vida ile bir dikiş sabitlemesi ile bulunur ve bu da eşleştirme hassasiyetini arttırır ve gürültüyü azaltır.
4. Gezegenin tekerlek içinde oklava tutucu kullanıyoruz. Kaydırmalı taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun oluyor.
5. Çift destekleyici yapı; Gezegensel dişlilerin iç deliğinde iç taşlama, iç delik yuvarlaklığını 0.003 mm'den daha az yapar, kayma yerine yuvarlayarak çalışır; HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve sabit çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrünü garanti eder.
boyutlar
