Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | VE9" |
---|---|---|---|
Dişli oranı: | 61: 1 | Puan tork: | 4300 Nm |
Tork holding: | 27200 Nm | Devirme Torku: | 16000 Nm |
Verimliliği: | % 40 | Kare çıkış: | 94 * 94 mm |
Vurgulamak: | solar tracker drive,solar slew drive |

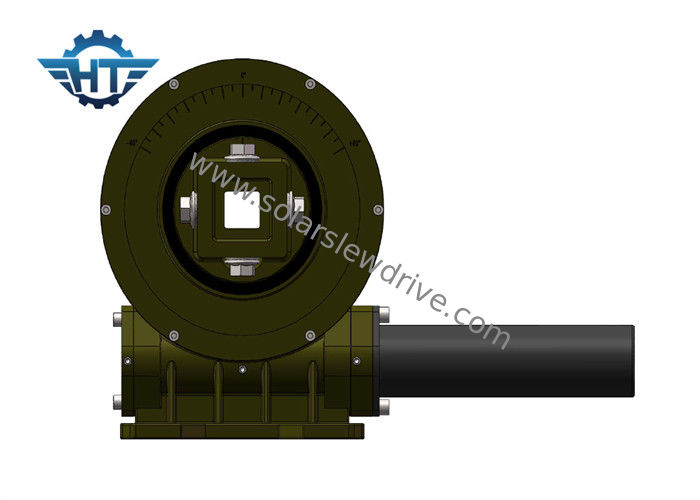

Düz Tek Eksenli Güneş Takip Sistemi için Kare Borulu Dikey Sonsuz Dişli Küçük Döner Sürücü
Açıklama
Döner Sürücü aynı anda meydana gelen radyal, eksenel ve moment yüklerini taşıyacak şekilde tasarlanmıştır.
9 inç dikey dönüş sürücüler kare veya flanş çıkışlı olabilir. Squaretube genellikle 94 × 94 mm'dir ve ayrıca düz tek eksenli güneş takip sistemi kullanılan 110 × 110 mm tüp boyutu ile geliştirdik. Boyut, müşterilerin özel taleplerine göre özelleştirilebilir. Sürücüyü toz, su, kum ve hatta su gibi çeşitli çevre koşullarından koruyabilecek yüksek IP derecesine sahiptir.
ISO9001 sisteminde ihtiyaç duyulan standarda göre üretilmektedir. Ayrıca CE sertifikaları geçti. Çevirme tahriki uzun bir ömre sahiptir ve kullanım ömrü boyunca 30 yıllık saha için tasarlanmıştır.
Teknik veri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Avantajları
1. güneş takip sisteminin güvenliğini artırmak için Yüksek tork tork
2. Yazılım kontrol sisteminin hatalı çalışması durumunda sert durma
3. Zarflama solucanı tahriki içinde
4. yüksek yük sağlamak için Çok diş teması
5. Kendinden kilitleme fonksiyonu
6. Kare tüp çıkışı 110 * 110 mm veya 94 * 94mm
