Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Çıkış tork dekor: | 2000 Nm |
| Tork holding: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Verimliliği: | % 40 | Standart renk: | RAL 9006 |
| eksenel yük: | 34 kN | Radyal yük: | 58 kN |
| Vurgulamak: | solar tracker drive,solar slew drive |
||

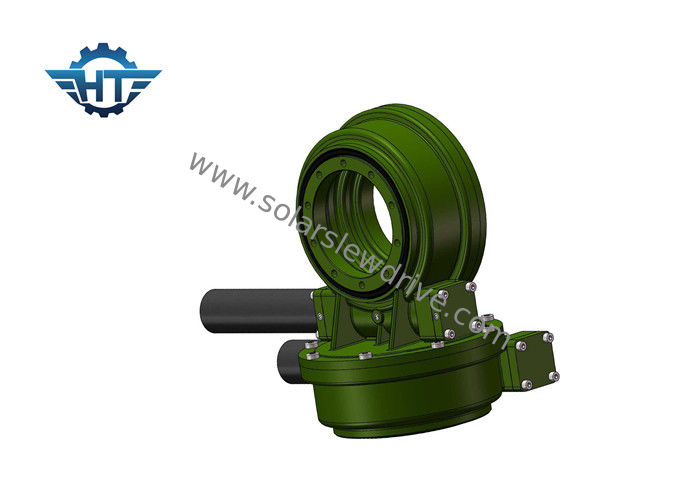

Güneş İzleme Sistemi İçin 24VDC Planet Dişli Motorlu Çift Eksenli Küçük Döner Sürücü
Açıklama
Hangtuo'nun döner tahriki, ağırlık karşısında performans için optimize edilmiş, tek bir dişli kademesinde büyük bir oran sağlar. Rulmanlar ve dişliler, düşük eksenli, kendiliğinden tutulan ve montaja hazır bir yuvaya monte edilir, ürünün tüm eksenel ve radyal kuvvetlere tepki vermesini ve en zorlu uygulamalarda yaratılan eğilme momentlerini sağlar. Bu uyarlanabilir ürünler aynı zamanda güçlü şok direnci, uzun ömürlü performans, yumuşak dönüş, yatak koruması ve sızdırmaz tahrik seçenekleri sunar. Endüstri lideri kalite standartları ile birleştirilen tüm teknik avantajlar, Hangtuo ürünlerini performans açısından kritik, ağır hizmet uygulamaları için ideal aday haline getirir.
Slew Drive Çalışma Prensibi
Sonsuz, döner halkanın dış halkasını dönmeye iten motor tarafından sürülür; dış halka, torku flanştan dışarı verir ve döner halkanın iç halkası yuvaya sabitlenir. Çevirme tahriki, kendi kendine kilitleme özelliklerine sahip sonsuz dişli tahriki nedeniyle geri kilitleme özelliğine sahiptir.
SDE Performans Çizelgesi
| model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
| 5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13.200 | % 40 | ≤0.1 | Evet | 54kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40.560 | % 40 | ≤0.1 | Evet | 157 kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
Anahtar Parametreler Sözlüğü
Eğilme Moment Torku : Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür. Yük ve mesafe tarafından oluşturulan qorque, nominal devirme momenti momentinden daha büyükse, çevirme tahriki devrilecektir.
Radyal yük: Çevirme yatağının eksenine dikey yük
Eksenel yük: Çevirme yatağının eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar zarar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendiliğinden kilitleme: Yalnızca yüklendiğinde, döner sürücü geri dönemez ve bu nedenle kendiliğinden kilitlenir.
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
