| Brand Name: | HangTuo |
| Model Number: | VE7" |
| MOQ: | 1 adet |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L/c, T/T, Western Union |

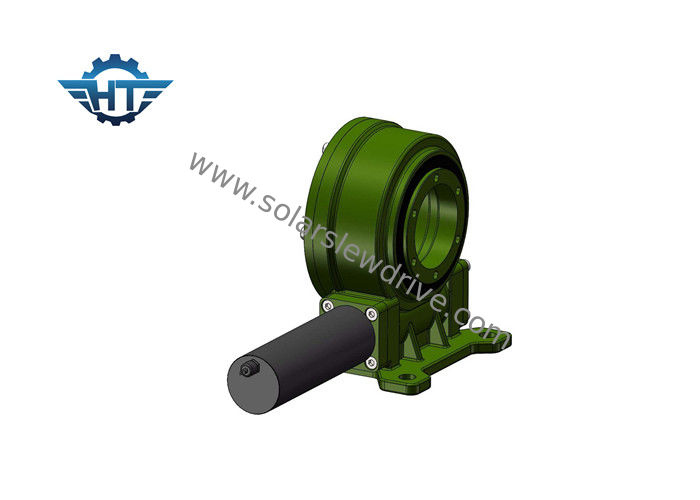

VE7 Dikey Güneş Takip Cihazı Güneş İzleyicileri İçin 24VDC Planet Dişli Motorlu Çevirme Tahrikli
Açıklama
Dikey dönüşlü tahrikler dikey olarak monte edilmiştir, özellikle doğudan batıya güneşe doğru takip gerektiren düz tek eksenli güneş takip sistemleri için tasarlanmıştır. Dikey döndürme tahrikinin tam dönüşü, mekanizmanın mükemmel bir şekilde izlenmesini sağlar. Bu tür dikey çevirme tahriki, kum saati mekanizması içeren en son teknoloji kullanılarak üretilmiştir.
Avantajları
1. güneş takip sisteminin güvenliğini artırmak için Yüksek tork tork
2. 360 derece dönebilen aralığı
3. Zarflama solucanı tahriki içinde
4. yüksek yük sağlamak için Çok diş teması
5. Kendinden kilitleme fonksiyonu
Teknik veri
| model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
| 5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 28kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 185 kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kg |
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
Devirme Moment Torku: Bu tork, ağırlık konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan ağırlıktır. Gerçek tork, nominal devir momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Çevirme yatağının eksenine dikey olan yük
Eksenel yük: Çevirme yatağının eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar zarar görmediğinde, Elde edilen maksimum torka tutma torku denir, ayrıca kırılmış tork olarak da görülür.
Kendiliğinden kilitleme: Yalnızca yük olduğunda, çevirme tahriki geri dönemez ve bu nedenle kendiliğinden kilitlenir.
