Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE3" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 200~300/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
modeli: | SE3 | Tip: | Solucan ve Dişli |
---|---|---|---|
Renk: | İstendiği Gibi | Dişli Oranı: | 31:1 |
OEM: | Mevcut | Malzeme: | QT ve 42CRMO |
sertifika: | ISO9001, CE | Tablo: | Mevcut |
Vurgulamak: | SE3 döner tahrikli şanzıman,iP66 korumalı döner tahrikli şanzıman,Sonsuz Dişli Zarflı döner tahrik |

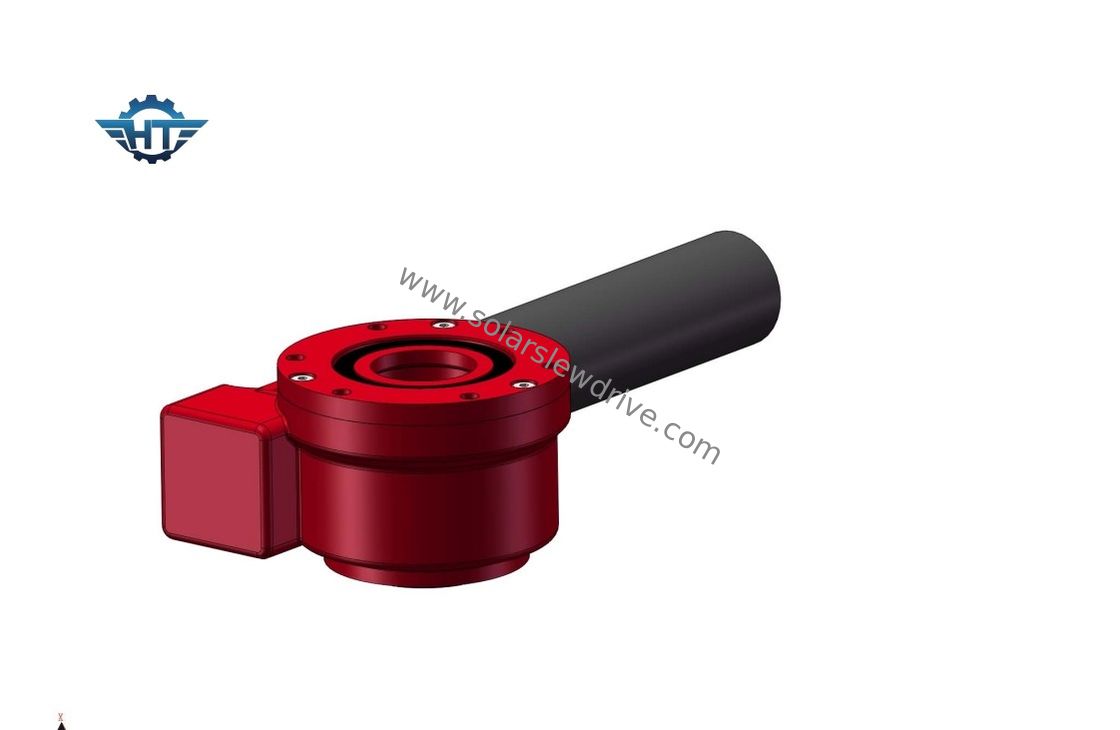

Dış Mekan Güneş Takip Sistemi için IP66 Korumalı SE3 Sonsuz Dişli Zarf Solar Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklama
Teknoloji geliştikçe, daha fazla döner tahrik, sonsuz dişlinin dişliye daha fazla diş takacak şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanıyor, böylece tork iyileştirildi ve geri tepme azaldı.
Bu artan diş kavraması, daha fazla güç, verimlilik ve dayanıklılık sağlar. Döner tahrik, yataydaki sonsuz vidanın, şaftın hız oranının, sonsuz vida üzerindeki diş sayısı ile vida sayısı arasındaki ilişkiye bağlı olduğu standart sonsuz vida teknolojisini kullanır. sonsuz dişlideki dişler.
SE Serisinin Performansı
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Döner Sürücünün Kurulumu
1. Montaj yapısını, örneğin kaynak, galvanizleme, kalıntılar, kir vb.
2. Döner tahriki halkalı cıvatalarla kaldırın.
3. Döner sürücü yüksüz durumda monte edilmelidir.
4. Cıvata sıkma kuvvetleri arasında sapma olmaması için aşağıdaki prosedür izlenmelidir.
5. Dişlere iplik kilitleme sıvısı uygulayın.
6. Montaj parçalarının tamamını talep ederek diş boşluğuna iplik kilitleme sıvısı koyun.
7. Cıvataları çapraz olarak önceden yükleyin.Cıvataların çapraz sırayla nasıl tork aldığını gösteren aşağıdaki çizimdeki genel desene bakın.İç veya dış halka ile başlayın.Tüm cıvataların çapraz torkunu, sıkma torkunun %30'una kadar yapın.Ardından çapraz torku, sıkma torkunun %80'ine kadar tekrarlayın.Son olarak, sıkma torkunun %100'üne çapraz tork uygulayın.
Döner tahrikin kullanılabileceği birçok uygulama vardır, çünkü birincil olarak gücü ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.
Tipik döner tahrik uygulamaları aşağıdakileri içerir, ancak bunlarla sınırlı değildir:
1.Güneş izci
2. Rüzgar Türbinleri
3.Erkek asansörü
4.Hidrolik makine
5. Telehandler
6.Ekskavatör
7. Kaldırma
8.Vinç
9.Sondaj ekipmanı
10.Askeri teçhizat
