Menşe yeri: | ÇİN |
Marka adı: | HANGTUO |
Sertifika: | CE, ISO9001 |
Model numarası: | VE8 |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Fiyat: | 200~380 USD/PC |
Ambalaj bilgileri: | KONTRPLAK KUTU |
Teslim süresi: | 15~30 GÜN |
Yetenek temini: | 12000 ADET/YIL |
Çevirme Aralığı: | ±60° | Malzeme: | 42CRMN veya 50Mn |
---|---|---|---|
Başvuru: | Bağlantı İzleyici | Garanti: | 10 yıl |
Renk: | Portakal | Boyut: | 3 İnç - 25 İnç |
Motor: | 24VDC/220VAC | Sonsuz Dişli: | Çift Zarflama |
Vurgulamak: | güneş izleme bağlantısı döner dişli tahriki,iP66 Güneş dönüş dişlisi tahriki,42CRMN dönüş dişli kutusu |

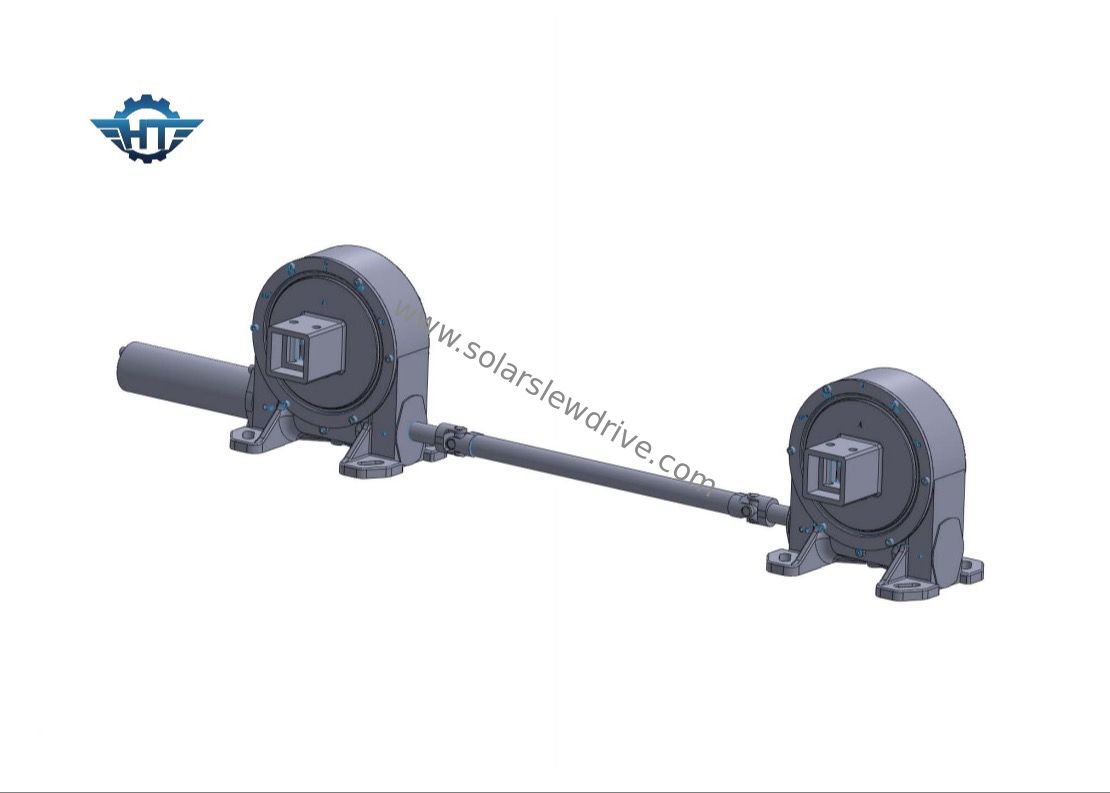

Bağlantı Güneş Takip Sistemi için 24vdc Şanzıman Redüktörlü IP66 Solar Döner Dişli Sürücü
Solar Slew Dişli Tahrik Açıklaması
Solar Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. Gibi birçok tipe sahiptir. Döner tahrik, özel olarak tasarlanmış çok dişli kontağa sahip çift sarmal sonsuz dişli yapısına dayanmaktadır. yüksek yük sürmek için.Güçlü devirme momenti torkuna ve statik kendi kendine kilitleme işlevine sahiptir.
Planet dişli redüksiyon dişli kutusunun çalışma prensibi,büyük bir radyal loa taşımakd torkun orantılı dağılımı nedeniyle.Dahası, döner tahriklerimiz farklı motor türlerine, hidrolik motora, 24vdc/12vdc elektrik motoruna, servo motora, step motora ve w'ye bağlanabilir.e tüm serileri döndürdüşanzıman boyutu müşterilerin farklı taleplerini karşılar.
Dikey Döner Tahrik Performans Parametreleri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük(kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. gibi birçok tipe sahiptir. Döner tahrik, güçlü devirme momenti torku ve statik kendinden kilitleme işlevine sahip döner yatağa dayanmaktadır.Çok diş temas yüzeyi, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
Özellikler
1. Sistem güvenliğini sağlamak için ±60° döndürün, içeride sabit durun
2. Bir tahrik motorunu soldan, sağ taraftan veya ortadan bağlayın
3. Boşluk, üretici tarafından fabrikadan önce zaten ayarlanmıştır, bu nedenle kurulum sırasında ayarlamaya gerek yoktur.
4. Gres fabrikadan önce doldurulmuştu, sadece her 5 yılda bir yeniden doldurulması gerekiyor
4. Basit kurulum ve düşük bakım
5. Kompakt tasarım ve yerden tasarruf
6. Vites kendiliğinden kilitlenir, bu nedenle ek frene gerek yoktur
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Zorlu ortamlarda güvenliği artırmak için yüksek devirme torku ve arka tutma torku
