Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE5" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | Döner Redüktör: | VE5" |
---|---|---|---|
Dişli Oranı: | 37:1 | Yeterlik: | %40 |
Renk: | İstendiği Gibi | Başvuru: | güneş izci |
Menşe yeri: | Çin | sürücü: | 12V/24VDC Motor |
Garanti: | 10 yıl | sertifika: | ISO9001, CE |
Kurulum Sitesi: | Açık alan | Ömür: | 30 Yıl Saha Ömrü |
Vurgulamak: | VE5 Küçük Döner Sürücü,24VDC Motor Küçük Döner Sürücü,Açık Alan döner sürücü şanzıman |

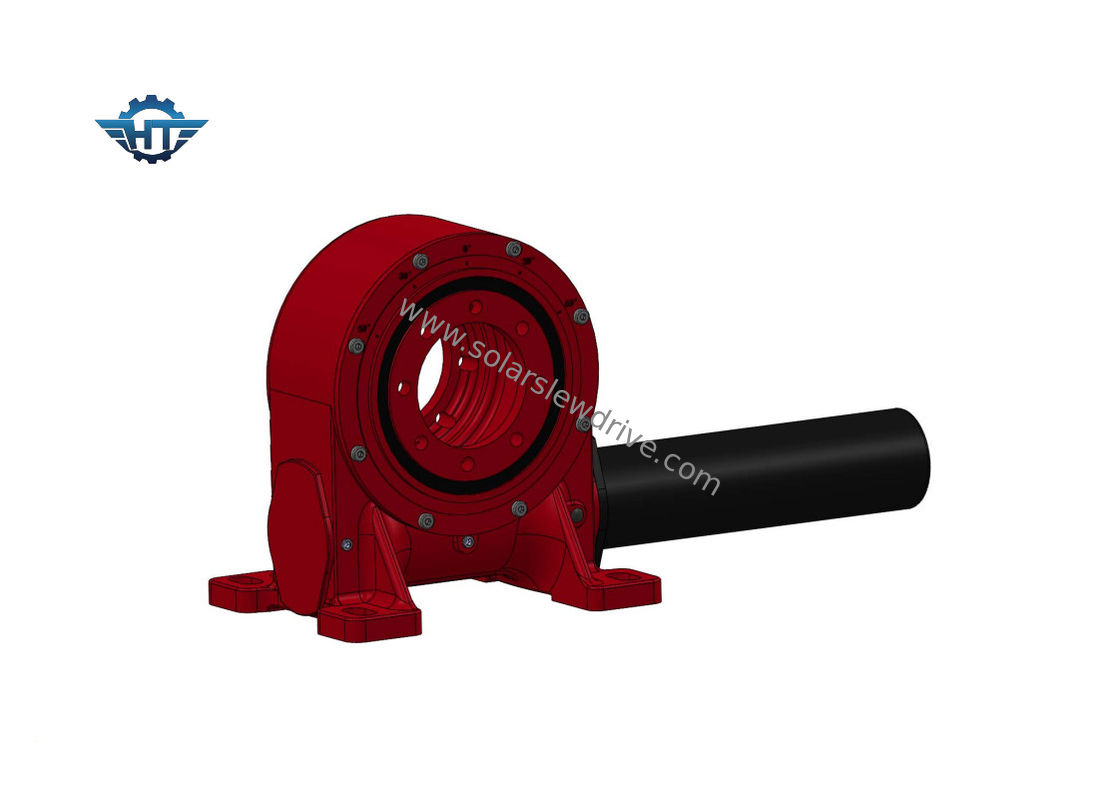

VE5 40'tan 1'e Şanzıman, Güneş Paneli Yatay Tek Eksenli İzleyiciler için
Zarf Sonsuz Dişli Açıklama
Döner tahrik, yeni bir döner ve şanzıman ürünüdür.Genellikle çift sarmal sonsuz vida, dişli, muhafaza, motor ve diğer bileşenlerden oluşan döner tahrik veya döner yatak olarak adlandırılır.Çekirdek bileşenler çift sarmal sonsuz olduğundan, dişli ile daha yakından iç içe geçebilir ve çoklu diş teması elde edebilir, böylece doğruluğu ve tutma momenti torkunu iyileştirebilir.Aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik, kolay kurulum, kolay bakım ve daha fazla kurulum alanı sunar.
VE Serisinin Performans Parametreleri
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 |
Uygulamalar
3' boyutundan 25" inç'e kadar 10 farklı boyutta VE tipi döner sürücü vardır, bunların arasında 5", 7", 9" 12", 14", 17" , 19" ve 21" vardır. Her ikisi de güneş takip sistemlerinde (PV, CPV, HCPV ve heliostat) ve insan asansörleri, kamyon vinçleri gibi normal araçlarda ve ayrıca modüler araçlarda yaygın olarak kullanılır.
