Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE3" |
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | USD 120~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15~45 gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | ayda 2000 adet |
| Malzeme: | 50Mn, 42CrMo | modeli: | VE3" |
|---|---|---|---|
| Dişli oranı: | 31:1 | Yeterlik: | %40 |
| Renk: | İstendiği Gibi | Döner Tahrik Uygulaması: | Güneş Paneli İzleyici |
| Menşe yeri: | Changzhou, Çin | Döner Motor: | 24VDC Motor |
| Garanti: | 5~10 yıl | Tarla Ömrü: | 30 yıl |
| Kurulum Sitesi: | Açık Alan, Düz Çatı | Özellik: | Güvenli |
| Vurgulamak: | VE3 güneş takip Çevirme Cihazı,42CrMo güneş takip Çevirme Cihazı,24VDC Motor güneş Çevirme Cihazı |
||

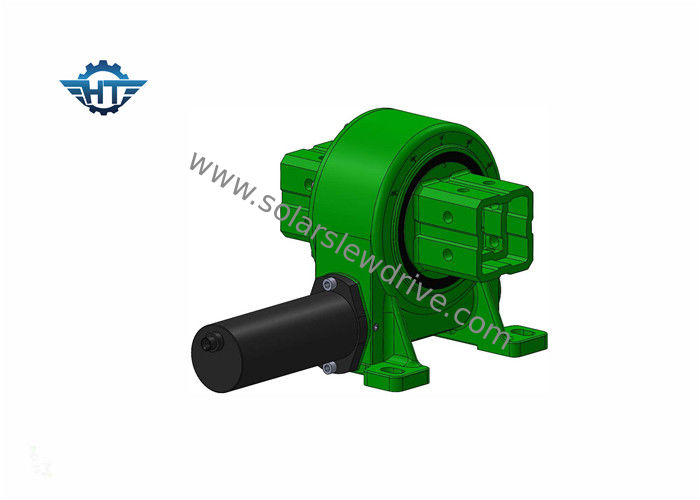

Tek Eksenli Güneş Takip Sistemi için VE3 Tek Eksenli Küçük Çevirme Cihazı
Döner tahrik, yeni bir şanzıman ürünü türüdür, ağır bir yükü çok yavaş bir hızda döndürebilir.Genellikle solucan, dişli, gövde, motor ve diğer bileşenlerden oluşur.Çekirdek bileşenler, sonsuz sonsuz dişli ve dişli olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik, kolay kurulum, kolay bakım ve daha fazla kurulum alanı sunar.
VE Serisinin Performans Parametreleri
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
| Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 |
Önerilen döner tahrik
| Kapalı gövde çevirme tahriki | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Hassas kapalı gövde çevirme tahriki | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Sonsuz dişli çevirme tahriki | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Çift eksenli döner sürücüler | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Dikey kapalı döner Tahrik | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
DC motoru
1. Çıkış mili için Çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz.Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidayla sabitlenmiş bir dikişle yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava ile taşlama kullanıyoruz, bu nedenle dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
