| Marka Adı: | HANGTUO |
| Model Numarası: | VE5 |
| Adedi: | 1 bilgisayar |
| Fiyat: | 145~226 USD/PC |
| Teslimat süresi: | 15~30 gün |

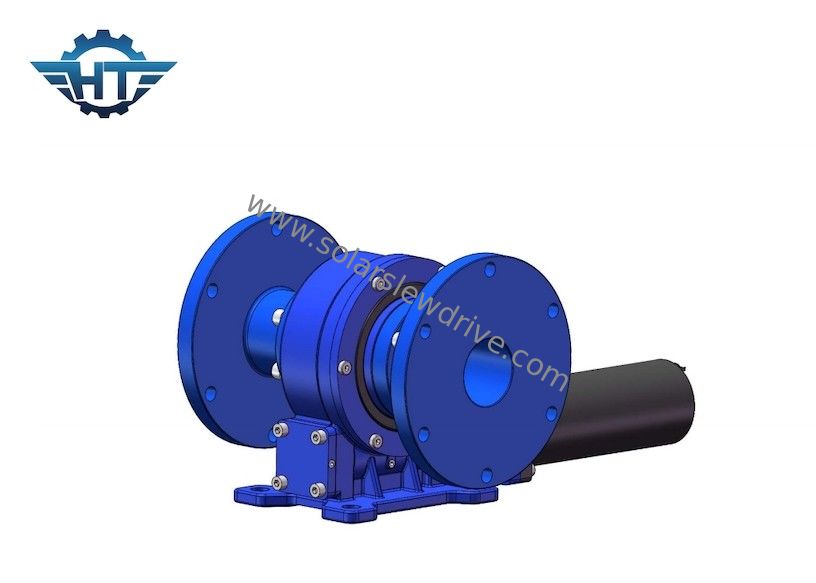

- Hayır.Güneş Takip Sistemi İçin Zarf Kendini Kilitleyen Solucan Slew Drive Gearbox
Kendini kilitleyen solucan sürüşüAçıklama
Kapalı, kendi kendine kilitlenen solucan öldürme sürücüsü, özel olarak güneş izleme sistemlerinde dönüş hareket kontrolü için tasarlanmış kompakt, entegre bir azaltma birimidir.bir hassas kayma rulmanı, ve güvenilir bir aktarım ünitesini oluşturmak için bir tahrik motoru entegre etme seçeneği ile sağlam, kapalı bir ev.
Geleneksel vites azaltıcıların aksine, yerleşik döner rulman aynı anda eksenel kuvvetlere, radyal kuvvetlere ve eğim anlarına dayanabilir.Bu, kompakt birimin, başka türlü birden fazla bağımsız rulman ve şanzıman bileşenine ihtiyaç duyacak karmaşık sistemleri değiştirmesine izin verir. İşlem sırasında, solucan, pürüzsüz, kontrol edilen ve hassas bir dönüş sağlayan döner dişliyi tahrik eder. Solucan dişli setinin geometri de kendi kendine kilitleme fonksiyonu sağlar,motor frenine tamamen güvenmek gerekmeden, çıkışın geri dönmesini engelleyen.
Tek eksenli ve çift eksenli güneş izleme sistemleri için tasarlanan bu tahrik, fotovoltaik panellerin rüzgar, yerçekimi,ya da dinamik yükler, değişen güneş ışığı koşullarına dayalı sürekli ayarlamalara izin verirkenKapalı tasarımı, iç bileşenleri toz, nem ve sert dış ortamlardan korur, böylece hizmet ömrünü uzatır ve bakım gereksinimlerini en aza indirir.
3 inç'ten 25 inç'e kadar olan boyutlarda mevcut olan bu ürün serisi, konut, ticari, tarımsal ve kamu hizmeti ölçeğinde fotovoltaik projeler için uygundur.Özel takip kontrol gereksinimlerine bağlı olarak, ünite hidrolik motorlar, adımlı motorlar, servo motorlar veya standart elektrik motorları da dahil olmak üzere çeşitli tahrik seçenekleriyle yapılandırılabilir.Bu son derece çok yönlü sürüş platformu aynı zamanda deniz ekipmanlarında yaygın olarak kullanılır, inşaat makineleri, hafif endüstriyel makineler, metalürji ekipmanları, tıbbi cihazlar ve diğer endüstriyel sektörler.
Dikey sürükleyici performans parametreleri
| Model | oranı | Adli çıkış tork | Eğme Döner | Aksyal yük | Radyal yük | Durum Döner | Verimlilik | Kesinlik | Kendini kilitleyen | Ağırlık |
| N.m. | N.m. | kN | kN | N.m. | derecesi | - Evet. | Kilo | |||
| 3'lük | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | - Evet. | 13kg |
| 5 inç | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | - Evet. | 18 kg |
| 7 inç | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | - Evet. | 28 kg |
| 8 inç | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | - Evet. | 35 kg |
| 9 inç | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | - Evet. | 51kg |
| 12 inç | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | - Evet. | 61 kilo. |
| 14 inç | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | - Evet. | 78 kg |
| 17 inç | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | - Evet. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | - Evet. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | - Evet. | 244 kg |
Temel Özellikler
Çalışma güvenliği için kendiliğinden kilitlenen çıkış
Kendini kilitleyen bir solucan vitesi mekanizması ile donatılmış olan birim, yükün vitesi geriye doğru sürmesini etkili bir şekilde engeller.acil kapanışlar, veya güçlü rüzgar olayları, dış fren sistemlerine bağımlılığı azaltır.
Yüksek Eğme Momentü ve Yük Taşıma Kapasitesi
Entegre kaydırma rulmanı aynı anda eksenel kuvvetlere, radyal kuvvetlere ve eğim momentlerine dayanabilir.Uzun sıra fotovoltaik (PV) izleme sistemleri, ve düzensiz veya dalgalanan rüzgar yüklerine maruz kalan tesisler.
Güneş'in Tam Konumu
Konumlama doğruluğu ≤0,1° ile, sürücü tutarlı ve tekrarlanabilir izleme hareketini sağlar.Böylece izleme sisteminin genel güvenilirliğini artırır..
Entegre, Kompakt Tasarım
Döner rulman ve solucan vitesi tek, kompakt bir birim halinde birleştirilir.Bileşen sayısını azaltmak, kurulum sürecini basitleştirir ve izleme sistemi yapısında değerli alan tasarrufu sağlar.
Çeşitli Motor Tipleri ile Uyumluluk
Giriş tarafı hidrolik motorlar, adımlı motorlar, servo motorlar veya standart elektrik motorları ile uyumludur.Bu esneklik, tek bir taban sürücü platformunun çeşitli kontrol sistemlerini ve proje yapılandırmalarını desteklemesini sağlar.
Tamamen Kapalı Yapı, Düşük Bakım Gereksinimleri
Kapalı kaplama, dış kirleticilerin girmesini engeller ve yağlayıcıların içerilmesini sağlar. Dış kısım, RAL 9006 standardına uygun dayanıklı, hava koşullarına dayanıklı bir kaplamaya sahiptir.Diğer RAL renkleriyle istek üzerine mevcuttur.
Geniş Specifikasyon Arası
3 inç'ten 25 inç'e kadar olan boyutlarda mevcut olan seriler, geniş bir tork, yük ve montaj gereksinimlerini karşılar.Bu üniteler, küçük ölçekli dağıtılmış güneş izleme sistemlerinden büyük ölçekli hizmet sınıfı PV projelerine kadar her şey için uygundur..
Neden Bu Kendini Kilitleyen Solucan Düğmesi Dönüştürücü'nü Seçtin?
Rüzgar ve ters yük altında istikrarlı tutma performansı sağlar
Eksenel, radyal ve eğim momentü yük taşıma yeteneklerini birleştirir
Uzun süre dış mekan kullanımı için uygundur
Yüksek tekrarlanabilirlik ile hassas konumlandırma sağlar
Çok çeşitli motorlarla uyumludur
RAL 9006 bitirme ile standart olarak gelir; özel renkler de mevcuttur
Farklı sınıf takip sistemlerine uygun olarak çeşitli özelliklerde mevcuttur.
Kurulumu ve bakımı kolay
Seçim Rehberi
Bir model seçerken lütfen aşağıdaki faktörleri göz önünde bulundurun:
Gerekli çıkış tork ve tutma tork
Maksimum eksenel ve radyal yükler
Rüzgar yüklerinden ve fotovoltaik panellerin geometrisinden kaynaklanan maksimum eğim anı
Gerekli izleme hızı ve konumlandırma doğruluğu
Motor tipi, voltaj ve kontrol yöntemi
Çalışma sıcaklığı ve çevresel maruz kalma koşulları
Montaj yönelimi ve çalışma döngüsü (yük döngüsü)
Beklenen kullanım süresi ve bakım aralıkları
Gerçek yük spektrumunuzu ve takip çalışma koşullarını vermenizi öneririz, böylece spesifik gereksinimlerinize göre en uygun modeli belirleyebilirsiniz.
Sık Sorulan Sorular
Kendini kilitleyen bir solucan vitesi döngüsü nedir?
Kendini kilitleyen bir solucan dişli dönme sürücüsü, solucan dişli mekanizmasını kullanan döner bir azaltma birimidir. Motor durduktan sonra çıkış tarafının ters dönmesini etkili bir şekilde engeller.Genellikle motorun çalışmayı bıraktıktan sonra bir yükün belirli bir konumda tutulması gereken uygulamalarda kullanılır.
Bu döngü sürücüsü güneş izleme sistemleri için uygun mu?
Evet. Tek eksel ve çift eksel güneş izleme sistemleri için çok uygundur, çünkü dönüş, yük desteği ve pozisyon tutma işlevlerini tek, kompakt bir üniteye entegre eder.
Farklı motor türleri kullanılabilir mi?
Kontrol sisteminize ve kurulum gereksinimlerinize bağlı olarak, sürücü hidrolik motorlar, adımlı motorlar, servo motorlar veya standart elektrikli motorlarla eşleştirilebilir.
Eğiliş anı nedir?
Eğlenme anı, bir dönme sürücüsünün dayanabileceği devrilme yükünü ifade eder. Güneş izleme sistemleri bağlamında, rüzgar basıncı gibi faktörlerden etkilenir.PV panellerinin boyutları, destek kollarının uzunluğu ve yerçekimi merkezinin konumu.
Koruma rengini özelleştirebilir miyim?
Evet. Standart renk RAL 9006'dır. Diğer RAL standart renkleri de belirli projeler için mevcuttur.
Doğru modeli nasıl seçersiniz?
Seçim, çıkış torkuna, tutma torkuna, eksenel ve radyal yüklere, eğim momentine, dönüş hızına, çalışma döngüsüne ve çevresel koşullara dayanmalıdır.Uygulama verileri modeli nihai hale getirmeden önce dikkatlice değerlendirilmelidir..
Bizimle iletişime geçin.
Lütfen bize güneş izleyicinizin boyutlarını, çalışma yüklerini, izleme hızını ve motor gereksinimlerini verin.Mühendislik ekibimiz size kendi kendine kilitlenen solucan dişli sürüşünü seçmenizde veya özelleştirmenizde yardımcı olacaktır..
